[Cisco] IP Route

EBhy / / 0
Assalamu 'alaikum. :)

Malam ini kita akan membahas cara menguhungkan beberapa komputer menggunakan Ip route. Tutorial kali ini sebenarnya adalah tugas MK Desain Pengolahan Jaringan yang sy mau share sama kawan-kawan.

Ilustrasinya ;
 Buatlah sebuah jaringan dengan 3 Router dan 6 PC menggunakan Ip Route. untuk lebih jelasnya perhatikan Gambar dari Laptop Pribadi sy


Ketentuan ;
Fa0/0 PC0 ; 192.168.10.1/24 Default Gateway : 192.168.10.2/24
Fa0/1 PC1 ; 192.168.20.1/24 Default Gateway : 192.168.20.2/24

Fa0/0 PC2 ; 192.168.30.1/24 Default Gateway : 192.168.30.2/24
Fa0/1 PC3 ; 192.168.40.1/24 Default Gateway : 192.168.40.2/24

PC4;  192.168.50.1/24 Default Gateway : 192.168.50.2/24
PC5 ; 192.168.60.1/24 Default Gateway : 192.168.60.2/24

Etho 0/0/0 Router 0 ; 172.16.10.1/24
Etho 0/1/0 Router 1 ; 172.16.10.2/24
Etho 0/0/0 Router 1 ; 172.16.20.1/24

Etho 0/0/0 Router 2 ; 172.16.20.2/24

Baik setelah anda memahasi konsep di atas mari kita merakit jaringan Ip Route nya. jangan Lupa baca doa dan ambil air wudhu.. :D

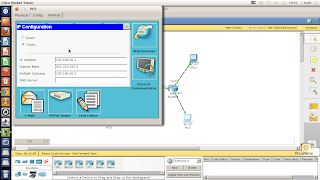

1. bukalah PC0 lalu berikan Ip dengan Default Gateway seperti pada ketentuan di atas menggunakan Interface Fastethernet 0/0 seperti pada gambar ini ;
2. lakukan lah hal yang sama pada PC2 sampe ke PC 6 dengan memperhatikan sekali lagi ketentuan di atas ya :)

PC1

PC2

PC3

PC4

PC5
3. setelah semua PC telah anda setting, selanjutnya mari kita setting Routernya
  •       Masuk ke CLI lalu ketik "no" --> enable --> Configure Terminal --> masuk ke interface yang terhubung ke Setiap PC . lalu atur Ip Addresnya sesuai yg di atas .
4. sekarang setiap Pc bisa berkomunikasi ke PC yang terhubung ke 1 Router. artinya PC 0 tidak bisa berkomunikasi dengan PC 5. untuk bisa buat berkomunikasi maka kita akan menghubungkannya dengan Ip route. sebenarnya ada banyak cara yang bisa di pergunakan bisa menggunakan Router EIGRP,RIP dll.
Oke, mari setting Routernya. kita harus mengetahui konsep Ip route ;
#Ip Route <destination> --> <subnet mask> <Next Hop Address>

5. Sekarang buka Router 0 masuk ke CLI -->enable > configure terminal --> Ip Route 192.168.30.0 255.255.255.0 172.16.10.2 --> enter --> exit
kemudian masuk lagi seperti tadi, dengan mengetik 192.168.40.0 255.255.255.0 172.16.10.2
6. sekarang buka lagi Router 1 masuk seperti langkah 5 . dan ketik 192.168.10.0 255.255.255.0 172.16.10.1 lalu enter dan exit, kemudian masuk lagi dan ketik 192.168.20.0 255.255.255.0 172.16.10.1
setelah selesay coba kita ping dan  lihat hasilnya seperti di bawah ini ;
Ping PC0 ke PC3

lakukan hal sama untuk menghubungkan Router 2 ke Router 1 .
jika telah berhasil maka kita lanjut ke langkah selanjutnya.

6. untuk bisa membuat PC5 bisa berkomunikasi dengan PC0 maka kita setting terlebih dahulu Router 0 buka Router 0;
 Router 0 -- > enable --> configure terminal --> Ip Route 192.168.50.0 255.255.255.0 172.168.10.2 -->enter -->exit
kemudian masuk lagi lalu ketik -->Ip route 192.168.60.0 255.255.255.0 172.168.10.2

setelah itu kita masuk ke Router 2 --> enable -->configure terminal --> Ip route 192.168.10.0 255.255.255.0 172.168.20.1 -->enter -->exit lalu masuk ketik -->Ip route 192.168.20.0 255.255.255.0 172.16.20.1

Yups,,semua langkah selesay,, coba kita ping dari PC0 ke PC 5 lihat gambar di bawah ini;

oke berhasil semoga anda juga berhasil.. sekian dulu tutorial kali ini, semoga bermanfaat :)
jangan lupa komentnya,, "gak ada koment barbel melayang" :D
